1 適用范圍
銅及銅合金零件具有良好的傳熱、導(dǎo)電、壓延等物理機(jī)械性能，但在空氣中不穩(wěn)定易氧化；在含有SO2、H2S等腐蝕性介質(zhì)的大氣中易受到強(qiáng)烈腐蝕。為了提高銅及銅合金零件的保護(hù)性與裝飾性能，必須要對(duì)其進(jìn)行鈍化，它廣泛地用于電器、儀表、電子工業(yè)和日用五金等銅零件的表面防護(hù)處理。傳統(tǒng)的配方是用高鉻鈍化液，它存在價(jià)格貴，嚴(yán)重污染環(huán)境，污水處理復(fù)雜，零件不易清洗干凈等缺陷，而無(wú)鉻鈍化液則可以克服上述缺點(diǎn)，適用于銅及銅合金零件的無(wú)鉻鈍化防蝕處理。
2 主要特點(diǎn)
2.1 在銅及銅合金表面生成一層致密的鈍化膜，能防止基體在大氣中變色而遭受銹蝕。
2.2 它不含Cr6+，使用條件好，環(huán)保效益高。
2.3 用量少，使用成本低，管理簡(jiǎn)單。
3 主要技術(shù)指標(biāo)
序號(hào) | 項(xiàng) 目 | 指 標(biāo) |
1 | 外觀 | 黃色透明液體 |
2 | 配制濃度（%） | 2 |
3 | 工作液pH值 | 6～7 |
4 | 處理溫度（℃） | 60～70 |
5 | 處理時(shí)間（min） | 2～3 |
6 | 使用方法 | 浸漬 |

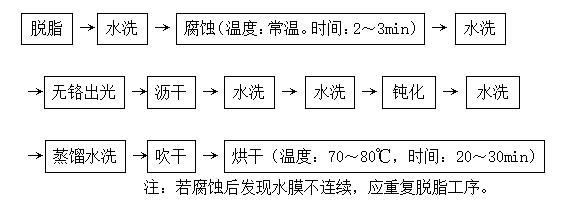

4 處理工藝
5 配制與維護(hù)
5.1 無(wú)鉻出光液的配制與維護(hù)，見(jiàn)祥和牌XH-81型銅件無(wú)鉻出光劑說(shuō)明書(shū)5.1、5.2、5.3。
5.2 無(wú)鉻鈍化液的配制：先加入總體積1/2左右的自來(lái)水，將計(jì)量好的XH-82濃縮液加入，并充分?jǐn)嚢?，加足余量水。測(cè)定pH值，符合工藝要求即可生產(chǎn)。
5.3 當(dāng)pH值升至上限時(shí)，按比例補(bǔ)充各成份。
6 包裝儲(chǔ)運(yùn)
20kg聚乙烯塑料桶包裝，儲(chǔ)存于陰涼干燥處，注意防止破損泄漏。
7 注意事項(xiàng)
裝卸時(shí)輕拿輕放，防止破損飛濺到眼睛里，配制或使用過(guò)程中應(yīng)配戴防護(hù)用品（如橡膠手套，工作服），如接觸皮膚或眼睛立即用水沖洗。
